El humilde rayo se alza como el héroe anónimo que mantiene unido nuestro mundo.En este interesante artículo, la experiencia se une a la claridad a medida que desentrañamos los diversos tipos que componen este hardware esencial.Las discusiones se centrarán en los pernos comunes, los altamente especializados y sus propiedades únicas.¡Así que sigue leyendo para descubrir las maravillas de estas maravillas de fijación!
Los fundamentos de los pernos
Al navegar por el mundo de la construcción y el montaje, comprender los conceptos básicos de los pernos es fundamental.Los pernos son componentes fundamentales que aseguran materiales entre sí en diversas aplicaciones.
dist.
Diferenciar pernos de tornillos: una definición clara
Diferencias clave
Los pernos se combinan con tuercas para su fijación.Los tornillos se incrustan directamente en los materiales.Esta diferencia principal influye en su aplicación.
Criteria de selección
La elección entre ellos depende de las necesidades del proyecto.Los pernos proporcionan una sujeción fuerte para materiales pesados.Los tornillos son adecuados para conexiones interiores más estrechas.
Información sobre la aplicación
Comprender estas diferencias garantiza que se seleccione el sujetador correcto, optimizando la integridad y resistencia de los ensamblajes.
Anatomía de un perno: cabeza, vástago, rosca y tuerca
Componentes
Un perno consta de una cabeza, un vástago, una rosca y requiere una tuerca.Cada parte juega un papel en la seguridad de los materiales.
Funcionalidad
La cabeza aplica presión;el vástago ofrece alineación.Las roscas se enganchan con la tuerca, creando una conexión segura.
Integración
Juntos, estos componentes proporcionan una solución sólida para unir materiales, lo que garantiza durabilidad y confiabilidad.
El papel de las tuercas en las soluciones de atornillado
Nueces como contrapartes
Las tuercas completan la acción de atornillado.Se aprietan contra el perno, sujetando los materiales entre sí.
Importancia de la selección
Elegir la tuerca correcta garantiza que el perno mantenga su sujeción, evitando que se afloje con el tiempo.
Seguridad
Una tuerca y un perno correctamente combinados crean una fijación segura que resiste tensiones externas.
Especificaciones de materiales y calidades para pernos y tuercas
Opciones de materiales
Los pernos y tuercas se fabrican con diversos materiales, incluidos acero y aluminio, y se adaptan a entornos específicos.
Significado del grado
Los grados denotan resistencia a la tracción.Los grados más altos ofrecen mayor resistencia para aplicaciones críticas.
Consideraciones
Seleccionar el material y el grado correctos es clave para el éxito y la longevidad de la conexión atornillada.
El papel de las tuercas y arandelas en las conexiones atornilladas
Combinando fuerzas
Las tuercas y arandelas distribuyen la carga, evitando daños en la superficie y asegurando una unión más firme.
Importancia de las lavadoras
Las arandelas protegen las superficies y ayudan a mantener la tensión, algo crucial en entornos dinámicos.
Estabilidad y confiabilidad
Juntas, tuercas y arandelas mejoran la eficacia del perno, proporcionando estabilidad y confiabilidad en las conexiones.
Comprender estos fundamentos de los pernos sienta las bases para proyectos exitosos de construcción y ensamblaje, garantizando conexiones seguras y duraderas que resistan la prueba del tiempo.
Guía detallada sobre tipos de pernos y sus aplicaciones

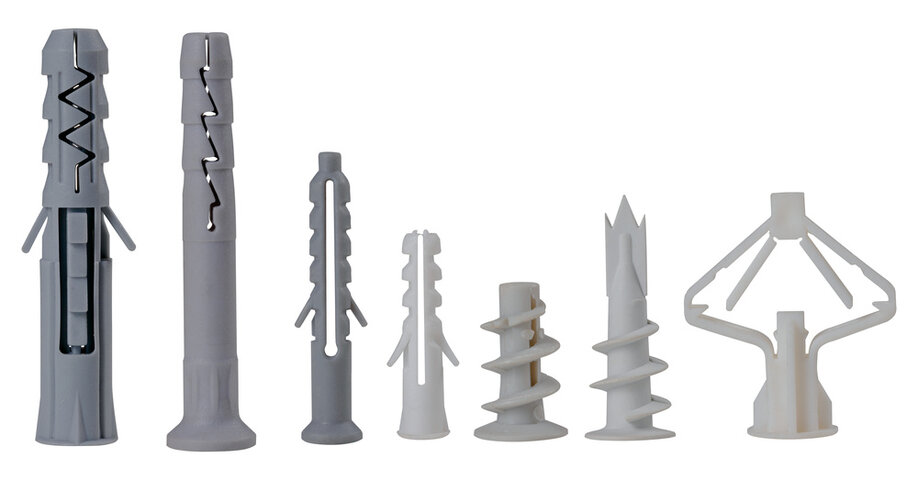

Pernos de anclaje
Al explorar el ámbito de las soluciones de fijación, el perno de anclaje emerge como un componente fundamental en la construcción y el montaje.Comprender el diseño, las aplicaciones y la instalación del perno de anclaje puede mejorar significativamente la efectividad de los proyectos estructurales.
Descripción y representación visual
Descripción general del diseño
Un perno de anclaje está diseñado para sujetar objetos al hormigón.Se caracteriza por su extremo en forma de L o J, que se ancla al hormigón proporcionando una fuerte sujeción.
Elementos visuales
Las representaciones visuales suelen representar pernos de anclaje con un extremo roscado que sobresale del hormigón, listo para colocar tuercas y arandelas.El extremo doblado dentro del hormigón garantiza la estabilidad.
Tipos
Existen varios tipos de pernos de anclaje, incluidos anclajes de cuña, anclajes de manga y anclajes empotrables.Cada uno atiende necesidades de anclaje específicas.
Características y aplicaciones clave
Características
Los pernos de anclaje están fabricados con materiales resistentes como acero inoxidable o acero al carbono, lo que ofrece durabilidad y resistencia.Resisten cargas pesadas y condiciones ambientales adversas.
Aplicaciones
Se utilizan ampliamente para construir cimientos, unir vigas al concreto y asegurar postes de luz, entre otros.Su versatilidad los hace imprescindibles en la construcción.
Beneficios
Los pernos de anclaje brindan una sujeción confiable en componentes estructurales críticos, lo que garantiza la seguridad y la integridad estructural.
Técnicas y consejos de instalación
Preparación
La instalación comienza perforando un agujero en el hormigón.El diámetro y la profundidad deben coincidir con las especificaciones del perno de anclaje para una sujeción óptima.
Colocando el ancla
Luego se inserta el perno de anclaje en el agujero.Para algunos tipos, se utiliza un martillo para expandir el anclaje dentro del concreto y asegurarlo en su lugar.
Pasos finales
Después del fraguado, el extremo roscado que sobresale está listo para una tuerca y una arandela.Apretar la tuerca completa la instalación, fijando firmemente el accesorio al concreto.
Pernos de eje
Al profundizar en los innumerables tipos de pernos, se revela el perno de eje especializado, un componente crucial en el mundo de las herramientas eléctricas.Esta sección proporciona una visión detallada de los pernos de eje, destacando su diseño, importancia y aplicaciones.
Descripción detallada con imágenes
Descripción general del diseño
Los pernos de eje presentan un diseño único diseñado para una fijación segura en herramientas eléctricas.Por lo general, poseen una cabeza no circular que requiere una herramienta adecuada para su instalación y extracción.
Ayuda visual
Las imágenes de pernos de eje a menudo muestran su distintiva cabeza plana o en forma de arandela con un orificio centrado, diseñada para encajar con precisión en los ejes de herramientas.
Materiales de construcción
Construidos con acero de alta resistencia, los pernos del eje soportan las tensiones de las operaciones de herramientas de alta velocidad, lo que garantiza longevidad y confiabilidad.
Características únicas y su necesidad en herramientas eléctricas
Características clave
La característica destacada de los pernos de eje es su capacidad para bloquearse de forma segura en el eje de una herramienta, evitando que el perno se afloje durante la operación.Este mecanismo de bloqueo es vital para la seguridad del operador.
Necesidad en herramientas eléctricas
En herramientas eléctricas como sierras circulares o amoladoras, los pernos de eje mantienen la fijación de las hojas o discos de corte.Su sujeción fiable evita que se tambalee o se suelte a altas velocidades.
Aspecto de seguridad
Al garantizar un ajuste seguro, los pernos de eje reducen significativamente el riesgo de accidentes, lo que los hace indispensables en el diseño y uso de herramientas eléctricas.
Casos de uso prácticos y criterios de selección
Aplicaciones comunes
Los pernos de eje son comunes en el ensamblaje de hojas de sierra en herramientas eléctricas para trabajar la madera y el metal.También se encuentran en cortadoras de césped para asegurar las plataformas de corte.
Elegir el perno de eje adecuado
Seleccionar el perno de eje correcto implica hacer coincidir el tamaño del perno y el patrón de rosca con las especificaciones de la herramienta.También se debe considerar el material del perno, para garantizar que pueda soportar las demandas operativas de la herramienta.
Consejos de mantenimiento
Se recomienda una inspección periódica de los pernos del eje para detectar desgaste y apriete adecuado.Reemplazar los pernos desgastados o dañados es crucial para mantener el rendimiento y la seguridad de la herramienta.
Tornillos de cabeza hexagonal
Los tornillos de cabeza hexagonal son un elemento básico en el mundo de la fijación.Ellos siguen Normas ANSI/ASME para dimensiones.Esto significa que son universales.Vienen en varias tallas.Su hilos externos agarre en materiales.Esto crea una conexión segura.
Hablemos de la materials.La mayoría de los tornillos de cabeza hexagonal están hechos de acero carbono.Esto incluye grados 2, 5 y 8.El grado 2 está hecho de acero bajo en carbono.es genial para aplicaciones no críticas porque es económico.Los tornillos de grado 5 se someten apagar y templar tratamiento térmico.Son más fuertes.Grado 8, hecho de acero de aleación de medio carbono, tiene el mayor fuerza.Es para aplicaciones de alto estrés.
Estos tornillos tienen ancho aplicaciones en todas las industrias.Por ejemplo, Grado 2 Los tornillos se utilizan en construcción para juntas no estructurales. Grado 5 Los tornillos son comunes en reparación automotriz y uso industrial. Grado 8 Los tornillos se utilizan en arados agrícolas, topadoras, y quitanieves.Esto se debe a su alta resistencia a la tracción y resistencia a temperaturas extremas.
Acabados son importantes también. Galvanizado Los tornillos resisten la corrosión.Esto los hace adecuados para ambientes costeros. Galvanizado Los tornillos ofrecen aún mejores resistencia a la corrosión.Son perfectos para ambientes corrosivos.
Material ASTM estándares como A307A para acero bajo en carbono y A354 GR BD para aleación de acero asegurar la calidad.Estas normas cubren tratamiento térmico y propiedades mecánicas.Esto garantiza que los tornillos funcionen bien bajo tensión.
Para usos específicos, Acero inoxidable 18,8 y 316 Los tornillos de acero son los mejores.Resisten la corrosión.Esto los hace ideales para equipo farmaceutico y utilizar en un Ambiente marino.

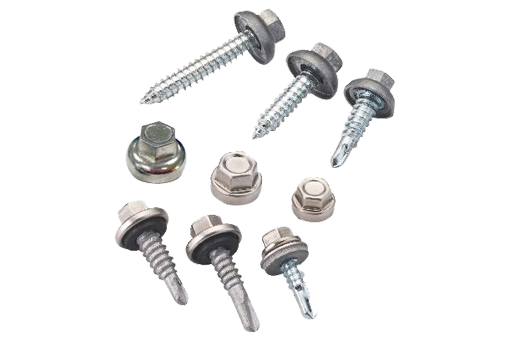

Tornillos de cabeza de acero inoxidable
cuando hablamos de tornillos de cabeza de acero inoxidable, suelen surgir dos tipos: Acero inoxidable 18,8 y 316..Ambos se utilizan ampliamente, pero tienen diferencias clave.Analicémoslos.
Acero inoxidable 18.8
El acero inoxidable 18,8 es una opción común.Está hecho principalmente de 18% cromo y 8% níquel.Esta mezcla le da bien resistencia a la corrosión.Funciona bien en muchos entornos.Pero no es lo mejor en lugares con altos niveles de cloruro, como las zonas costeras.
Acero inoxidable 316
Por otro lado, el acero inoxidable 316 tiene un elemento extra: molibdeno.Esto aumenta aún más su resistencia a la corrosión.Es la opción ideal para ambientes agresivos.Pensar Ambiente marino o lugares con muchos productos químicos, como equipo farmaceutico.
Usos comunes
Ambos tipos se utilizan donde resistencia a la corrosión es clave.Pero la protección adicional del 316 lo hace mejor para condiciones más duras.Encontrarás 18,8 tornillos en reparación automotriz o uso industrial.son geniales para aplicaciones no críticas debido a sus uso económico.
316 brilla en lugares como ambientes costeros o con equipo farmaceutico.Su capacidad para hacer frente a ambientes corrosivos lo hace invaluable.Es un poco más caro.Pero su durabilidad en zonas difíciles justifica el coste.
Por qué es importante
Elegir el tornillo de cabeza de acero inoxidable adecuado es fundamental.Asegura su Dispositivo mecánico o proyecto dura más.También evita costos adicionales por reemplazos.Ya sea un agujero de gran tamaño en un aplicación de chapa o asegurar piezas en un Ambiente marino, la elección correcta marca la diferencia.

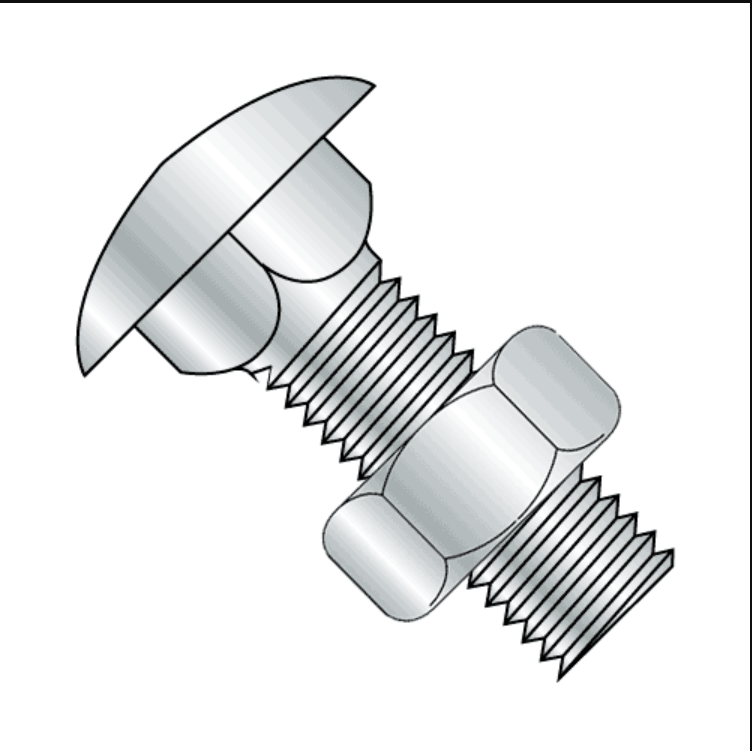

Pernos de carro
Características de diseño y factores distintivos
Los pernos de carro se distinguen por su diseño.
Presentan una cabeza lisa y redondeada en un extremo.
Tienen un cuello cilíndrico corto, llamado variedad de cuello corto. Una versión alternativa es el perno de carro con cuello acanalado.
Tiene cuello acanalado en lugar de cuello corto liso.
El cuello acanalado aumenta el poder de agarre o agarre. Ambas variedades tienen una cabeza plana avellanada.
Este diseño de cabeza permite que el perno quede al ras de la superficie.
Crea un acabado suave cuando se instala correctamente.
Uso en chapa metálica y materiales blandos.
Los pernos de carro son excelentes para sujetar láminas de metal y materiales blandos.
La cabeza redondeada evita rayar o abollar la delgada superficie.
El hombro cuadrado debajo de la cabeza se apoya en el material. Esto distribuye la fuerza de sujeción uniformemente sobre una amplia superficie.
Reduce la posibilidad de que el perno atraviese el material.
Las variedades de cuello corto funcionan bien para aplicaciones de chapa fina. Los pernos de cuello acanalado proporcionan más poder de agarre en materiales blandos.
Las nervaduras se clavan en madera, plástico u otras superficies porosas.Esta compra adicional evita que el perno se suelte. Los usos comunes incluyen:
l Fijación de paneles y soportes de chapa
l Colocación de molduras de madera o componentes de muebles
l Unir carcasas y carcasas de plástico
l Fijación de protecciones o cubiertas de maquinaria
Los pernos de carro galvanizados resisten la corrosión en aplicaciones exteriores.
Esto los hace adecuados para muebles y equipos de exterior. Los orificios de gran tamaño se adaptan a cierta desalineación durante el montaje.
La gran cabeza redonda cubre los huecos para una instalación limpia.
Pernos de cabeza hexagonal
Características de los pernos mecanizados de cabeza hexagonal galvanizados
Los pernos de cabeza hexagonal son sujetadores versátiles.
Disponen de una cabeza hexagonal para atornillar.
El eje tiene una rosca uniforme a lo largo de su longitud. Estos pernos comúnmente están hechos de acero con bajo o medio carbono.
Los revestimientos galvanizados protegen contra la corrosión en muchos entornos.
El revestimiento de zinc proporciona una mayor resistencia a la oxidación. Los pernos de la máquina vienen parcial o totalmente roscados.
Los pernos parcialmente roscados funcionan bien para unir materiales.
Los ejes completamente roscados se adaptan al uso con tuercas y orificios roscados. Las aplicaciones comunes incluyen reparación de automóviles y ensamblaje de maquinaria industrial.
La cabeza hexagonal permite un ajuste firme con llaves o casquillos.
Aplicaciones de pernos roscadores A307, grado 5 y grado 8
Los pernos macho tienen tolerancias estrictas y vástagos completamente roscados.
Esto les permite desarrollar un enganche completo de la rosca en los orificios roscados.
Los pernos macho con bajo contenido de carbono ASTM A307 funcionan para aplicaciones no críticas. Los pernos macho con contenido medio de carbono de grado 5 brindan mayor resistencia.
Son adecuados para usos industriales y de equipos exigentes.
Los pernos macho de aleación de grado 8 ofrecen las clasificaciones de resistencia más altas. Los pernos de grado 8 soportan altas tensiones y temperaturas extremas.
Su mayor dureza se adapta a equipos pesados como topadoras y arados.
Los pernos estructurales A325 también utilizan diseños de pernos roscadores de alta resistencia.
Pernos macho de acero inoxidable para ambientes corrosivos
Para ambientes altamente corrosivos, son preferibles los pernos para grifos de acero inoxidable.
El acero inoxidable tipo 18-8 resiste la humedad, los productos químicos y el agua salada.
El acero inoxidable tipo 316 tiene una mayor resistencia a la corrosión. Estos grados de pernos previenen la oxidación en ambientes marinos y costeros.
Los equipos farmacéuticos y alimentarios a menudo requieren herrajes de acero inoxidable.
Las aleaciones más fuertes, como el acero inoxidable 17-4 PH, funcionan para aplicaciones de alto estrés. Los pernos roscadores de acero inoxidable garantizan conexiones duraderas y sin mantenimiento.
Su resistencia a la corrosión elimina la sustitución por ataques ambientales.Esto proporciona beneficios económicos sobre las opciones estándar de acero al carbono.

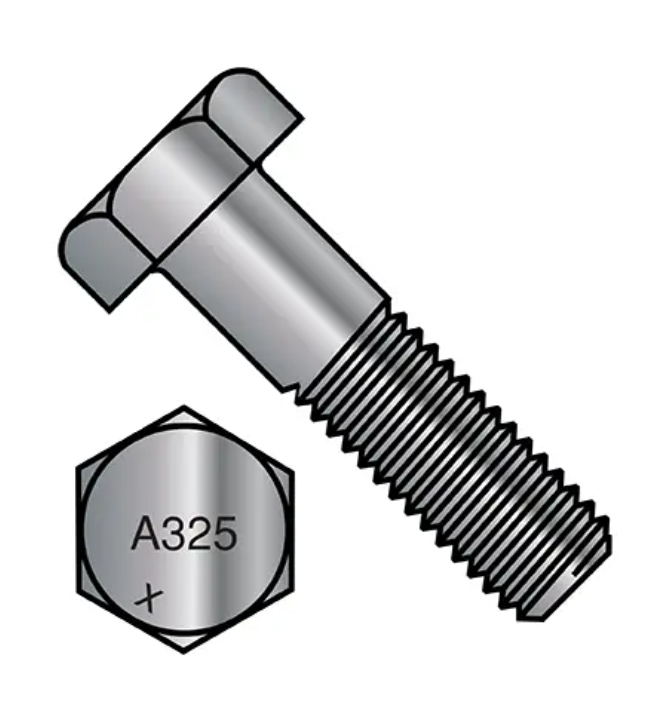

Pernos estructurales hexagonales pesados
Diferencias entre ASTM A325 y ASTM A490
ASTM A325 y A490 son especificaciones para pernos estructurales hexagonales pesados.Definen las propiedades de los materiales y los requisitos de rendimiento para estos sujetadores críticos.
ASTM A325 Los pernos están hechos de acero con contenido medio de carbono con aleaciones adicionales.Se someten a un tratamiento térmico de enfriamiento y revenido para mejorar su resistencia.Los pernos A325 tienen una resistencia a la tracción mínima de 120 ksi.
ASTM A490 Los pernos utilizan acero de baja aleación resistente a la corrosión atmosférica.El material se enfría por aire a partir de una temperatura de tratamiento térmico más alta.Los pernos A490 logran resistencias a la tracción mínimas aún mayores, de 150 ksi.
Los pernos estructurales A325 tienen un acabado negro o liso.Los pernos A490 tienen una química de acero resistente a la intemperie para resistir la corrosión atmosférica.
Ambos tipos utilizan cabezas hexagonales gruesas y pesadas para instalación con llave externa.
Aplicaciones específicas en juntas de acero estructural
Los pernos estructurales pesados unen principalmente secciones y componentes de acero pesado.Las especificaciones A325 y A490 admiten conexiones y juntas estructurales críticas.
Las aplicaciones típicas descritas por AISC (Instituto Americano de Construcción en Acero) incluyen:
l Conexión de columnas, vigas, vigas y cerchas en edificios
l Empalme de secciones de vigas y vigas durante la fabricación.
l Fijación de placas de base, placas de refuerzo y miembros estructurales de juntas
l Anclaje de bases de maquinaria y soportes de equipos que requieren integridad estructural.
Los pernos ASTM A325 se adaptan a la mayoría de las conexiones estructurales de acero típicas.Sin embargo, los pernos de alta resistencia ASTM A490 proporcionan una mayor capacidad de carga.Los pernos A490 permiten reducir el número de sujetadores o reducir el tamaño de los diámetros.
Estos beneficios generan posibles ahorros en costos de materiales y eficiencias de construcción.Sin embargo, los sujetadores A490 tienen un precio más alto que los pernos A325 estándar.
Ambos tipos de pernos estructurales hexagonales pesados proporcionan conexiones de acero confiables.Se adaptan a los diseños optimizados actuales para una fabricación y montaje económicos.
Pernos ciegos
Anatomía de un cerrojo ciego explicada
Un cerrojo ciego consta de varios componentes.Tiene una cabeza plana en un extremo.El eje está parcialmente roscado y hueco.
En el interior hay un manguito en forma de cono llamado manguito de perno ciego.A través del manguito pasa un mandril dentado o un vástago de tracción.En la parte trasera hay una cola.
Durante la instalación, el mandril introduce el manguito en el eje del perno.Esto expande el manguito contra la superficie opuesta.El cabezal sujeta la cara frontal, creando una conexión segura en el lado ciego.
Ventajas sobre los remaches y pernos hexagonales tradicionales
Los pernos ciegos ofrecen importantes ventajas sobre los sujetadores estándar.Proporcionan una fuerte fuerza de sujeción como un perno tradicional.Sin embargo, sólo requieren acceso desde un lado durante la instalación.
Esto permite unir materiales en espacios reducidos o inaccesibles.Los pernos ciegos eliminan la necesidad de sujetar una tuerca en la parte posterior.Se instalan rápidamente con una herramienta manual o eléctrica.
En comparación con los remaches, los pernos ciegos crean uniones más firmes y confiables.Se pueden quitar y reutilizar fácilmente si es necesario.Los remaches requieren perforación para su desmontaje, lo que daña los materiales.
Guía completa sobre aplicaciones e instalaciones
Los pernos ciegos encuentran un amplio uso en la construcción y la fabricación.Fijan paneles de pared, protectores de maquinaria y conductos.Las aplicaciones automotrices incluyen ensamblaje de asientos y componentes debajo de la carrocería.
Los pernos ciegos de aluminio se adaptan a instalaciones aeronáuticas y marinas.Las versiones de acero inoxidable resisten la corrosión en ambientes hostiles.Los pernos ciegos estructurales más grandes aseguran estructuras y equipos pesados.
Para una instalación adecuada, taladre o perfore el tamaño de orificio correcto.La longitud del perno debe coincidir con el espesor total del material.Aplique la herramienta y la velocidad de giro recomendadas para el tipo de perno ciego.
Una vez instalada, la funda se expande para llenar el espacio vacío.El mandril dentado gira, dejando sólo el perno ciego asegurado.Los manguitos engarzados indican una expansión y carga de tracción correctas.
Pernos de ascensor
Ilustración y descripción detalladas
Los pernos elevadores tienen un diseño de cabeza distintivo en forma de U.
La cabeza curvada forma un gancho continuo.El vástago se extiende desde un extremo del gancho. El extremo roscado permite que una tuerca asegure los pernos del elevador.Algunas versiones cuentan con vástagos completamente roscados para un agarre adicional.La cabeza del gancho proporciona un punto de montaje seguro.
Las cabezas de los pernos del ascensor pueden estar abiertas o cerradas.Los cabezales de gancho abiertos permiten la instalación lateral en los orificios.Las cabezas de gancho cerradas requieren inserción a través de un extremo abierto.
Estos pernos suelen estar hechos de acero con bajo o medio carbono.Las opciones de acero galvanizado y inoxidable aumentan la resistencia a la corrosión.
Procedimientos de instalación y dónde encaja mejor
Los pernos del elevador se instalan fácilmente en orificios o soportes previamente perforados.El gancho abierto se desliza lateralmente dentro del orificio de montaje.Una tuerca roscada en el vástago del perno lo asegura.
Para pernos de elevador de gancho cerrado, primero pase el vástago a través del soporte.Luego gire la cabeza del gancho para que quede plana contra la superficie.Enroscar una tuerca bloquea el perno en su posición.
Estos pernos son excelentes para unir rieles, guías y vigas de soporte.La cabeza en forma de gancho atrapa el borde de los componentes estructurales.Esto crea un punto de anclaje seguro con una alta fuerza de sujeción.
Los pernos de elevador también sujetan rieles guía, bases de equipos y marcos de maquinaria.Cualquier aplicación que requiera un punto de anclaje extraíble pero resistente se beneficia.
Industrias y aplicaciones que se benefician de los pernos para ascensores
Los pernos para ascensores encuentran un uso generalizado en la industria del mismo nombre.Aseguran rieles guía, interiores de cabina y componentes de contrapeso.El cabezal en forma de gancho se instala fácilmente en espacios estrechos.
Las instalaciones de fabricación utilizan pernos elevadores para la instalación de equipos.Es común anclar bases, protectores y accesorios de máquinas herramienta.El diseño del gancho permite un rápido posicionamiento y reemplazo de los pernos.
Otras aplicaciones incluyen sistemas de manipulación de materiales como bastidores de transportadores.La fijación del riel de la grúa también aprovecha la geometría de los pernos del elevador.Cualquier conjunto de acero estructural con puntos de anclaje de difícil acceso es adecuado para estos pernos.
El montaje teatral para decorados e iluminación utiliza la versatilidad de los pernos elevadores.Su resistencia y montaje seguro los convierten en elementos básicos de producción escénica.Las instalaciones rápidas sin giro también benefician los trabajos de mantenimiento y construcción.

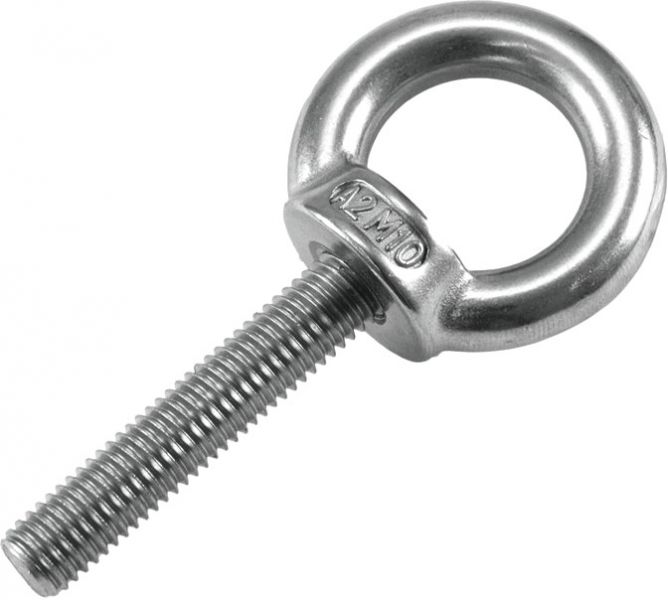

Pernos de ojo
Descripción general y ejemplos visuales
Los cáncamos cuentan con un anillo circular o bucle en un extremo.
Este diseño de ojo permite sujetar cables, cadenas o ganchos.El extremo opuesto tiene un vástago roscado para asegurar con una tuerca. Las formas comunes de cáncamos incluyen:
l Ojo recto: el anillo se alinea con el vástago del perno
l Ojo en ángulo: el anillo forma un ángulo de 90° con el vástago
l Ojo del hombro - El hombro separa el anillo de los hilos.
l Ojo rectangular: forma de anillo oblongo para mayor resistencia.
Los cáncamos vienen en varios materiales, como acero, acero inoxidable y aleaciones.
Pueden tener revestimientos adicionales como galvanizado o galvanizado en caliente.
Diferentes tipos de cáncamos y sus usos
Pernos de ojo rectos: Diseño más simple utilizado para aplicaciones de tracción directa.Común para líneas de servicios públicos, letreros, estanterías y configuraciones de aparejos.
Pernos de ojo en ángulo: El ángulo de 90° ayuda a la carga lateral y al tirón lateral.Útil para amarres de camiones, levantamiento de equipos y anclajes de equipos deportivos.
Pernos de ojo de hombro: El hombro separa la carga de los hilos para mayor resistencia.Adecuado para levantamiento pesado, aparejos de construcción y movimiento de maquinaria.
Pernos de ojo giratorios: El anillo gira libremente para permitir un giro/giro infinito.Ideal para aparejos de vela, líneas de suspensión y conexiones de pivote.
Consejos de seguridad y pautas de carga
Siempre inspeccione los cáncamos antes de usarlos para detectar daños o desgaste excesivo.Reemplace los pernos que parezcan estirados, corroídos o agrietados.
Nunca exceda la clasificación del límite de carga de trabajo (WLL) para el tamaño.Cargue solo a lo largo de la dirección de tracción prevista del perno para evitar cargas laterales.
Utilice herrajes adecuados, como arandelas y contratuercas, por motivos de seguridad.Aplique compuestos bloqueadores de roscas para aplicaciones de carga críticas.
Al calcular el peso total, tenga en cuenta los ángulos y cargas de impacto potenciales.El tamaño adecuado del cáncamo garantiza un factor de seguridad adecuado.
Pernos de brida
Comprender el diseño y la utilidad
Los pernos con brida tienen una brida ancha integrada debajo de la cabeza.Esta brida proporciona una superficie de apoyo mayor en comparación con los pernos estándar.Distribuye la fuerza de sujeción en un área más amplia.
La forma de brida evita que la cabeza del perno se clave en las superficies.Permite una distribución uniforme de la carga sin dañar los materiales.Los pernos de brida sujetan de forma segura materiales más delgados como láminas de metal.
Debajo de la brida, el perno tiene roscas de máquina parciales o totales.Algunas versiones tienen bridas dentadas para mayor agarre.Los pernos de brida requieren un orificio de paso ligeramente más grande que el vástago.
Áreas de aplicación y guía de instalación
Los pernos de brida son excelentes para unir chapa, plástico o madera.La brida ancha evita el aplastamiento o la extracción en materiales blandos.Aseguran protecciones, cubiertas y paneles de equipos de las máquinas.
Los usos automotrices incluyen el ensamblaje de paneles de carrocería y la fijación de molduras.Los pernos de brida también instalan cajas eléctricas, accesorios y letreros.
Para instalar, taladre el tamaño de orificio recomendado para el espacio libre del vástago.Inserte el perno de brida a través del material y el componente que se unirá.Enrosque la tuerca correspondiente y apriete al par especificado.
Para orificios pasantes, utilice una tuerca con arandela prensada en la cara opuesta.Esto proporciona una fuerza de sujeción uniforme contra la superficie posterior.
Seleccionar el perno de brida adecuado para su proyecto
Considere el espesor del material y la resistencia a la compresión al elegir los pernos de brida.Las bridas más gruesas proporcionan más área de apoyo para aplicaciones de servicio pesado.Los pernos de brida de acero estándar se adaptan a la mayoría de las necesidades industriales y de equipos.
Los pernos de brida de acero inoxidable resisten la corrosión para uso en exteriores o marino.Los recubrimientos de zinc galvanizado también aumentan la resistencia a la oxidación en ambientes húmedos.
Siempre haga coincidir la longitud del perno con el espesor total que se está sujetando.Asegúrese de que las roscas se extiendan para que la tuerca encaje correctamente.
Los diámetros de los pernos de las bridas deben proporcionar suficiente área de tracción.El sobredimensionamiento evita que se desmonte o se corte bajo cargas de trabajo pesadas.Las marcas de grado indican la resistencia y dureza del material del perno.
Pernos J
Descripción detallada con imágenes
Los pernos en J reciben su nombre por su distintivo diseño en forma de J.Un extremo tiene una curva circular que forma el gancho o forma de 'J'.El extremo opuesto presenta roscas rectas para sujetar una tuerca.
El gancho permite asegurar el perno enganchándolo en los bordes o labios.El tramo roscado pasa a través de orificios o soportes para su fijación.Esta combinación crea un punto de anclaje seguro desde un lado.
Los pernos en J suelen estar hechos de acero con varias opciones de revestimiento:
l El revestimiento de zinc proporciona protección básica contra la corrosión para ambientes templados.
l La galvanización en caliente aumenta la resistencia a la oxidación para aplicaciones en exteriores.
l El acero inoxidable es altamente resistente a la corrosión en condiciones marinas o duras.
Su papel en la construcción y el anclaje
Los pernos en J destacan en aplicaciones de anclaje en muchas industrias.En la construcción aseguran anclajes de hormigón y elementos de cimentación.Los contratistas utilizan pernos en forma de J para fijar barandillas, cercas y miembros estructurales.
La instalación del equipo utiliza pernos en forma de J para anclar los soportes y las bases de la máquina.La accesibilidad unilateral simplifica la instalación en espacios reducidos.Los extremos de los ganchos se enganchan en las almohadillas del equipo o en las placas de anclaje existentes.
Para uso marino, los pernos en J aseguran elevadores de embarcaciones, accesorios de muelle y herrajes.El gancho doblado se enrolla fácilmente sobre los miembros del marco para sujetarlo.Las versiones de acero inoxidable resisten la corrosión del agua salada en estos entornos.
Pautas de compra e instalación
Al seleccionar pernos en J, haga coincidir los diámetros con las capacidades de carga esperadas.Los diámetros más grandes proporcionan una mayor resistencia a la tracción para anclajes más pesados.Verifique que el tamaño del gancho se ajuste a las dimensiones del punto de montaje.
Las longitudes de los pernos en J estándar varían de 3 a 24 pulgadas en incrementos de 1 pulgada.
Medir la longitud requerida garantiza que el gancho en J elimine las obstrucciones.Los pernos más largos permiten pasar a través de pilas de material grueso. Para la instalación, taladre el tamaño de orificio recomendado para dejar espacio libre en el vástago.Inserte primero el extremo del gancho en J a través del orificio o espacio.
Gire el perno para atrapar el gancho y luego asegúrelo con una tuerca.

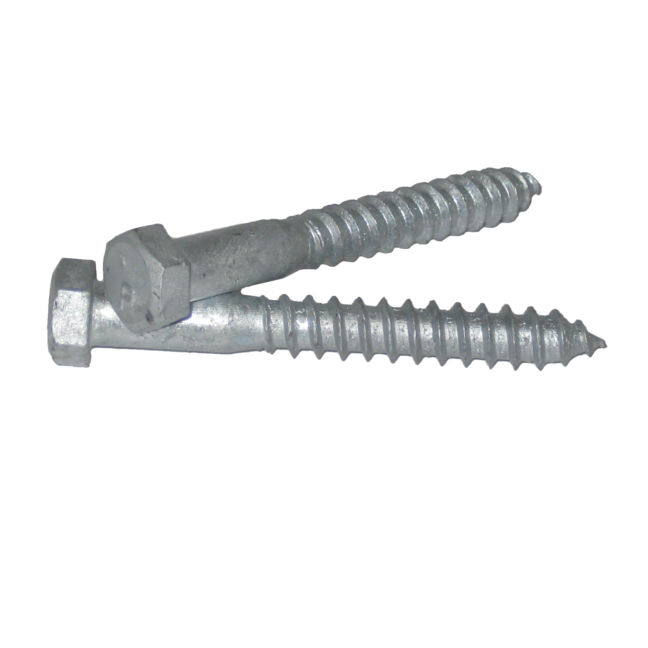

Pernos de retraso
Lo que distingue a los tirafondos: descripción general con imágenes
Los tirafondos son tornillos para madera de alta resistencia con una rosca contorneada y en ángulo.Cuentan con una cabeza hexagonal para apretar e instalar con llave.
Los hilos gruesos y en ángulo muerden la madera para lograr conexiones extremadamente seguras.Esto permite que los tirafondos resistan cargas pesadas y fuerzas de tracción.
A diferencia de los tornillos para madera estándar, los tirafondos se sujetan a través de las roscas.El gran diámetro y el eje parcialmente sin rosca resisten el giro.
Los tirafondos vienen en diámetros de 1/4' a 1' o más.Las longitudes típicas varían desde 1' hasta 12' o más.
Cuándo y dónde utilizar tirafondos
Los tirafondos sujetan miembros estructurales pesados como vigas de piso y cabeceras.Su resistencia a la extracción asegura los largueros de cubierta a casas y edificios.Los carpinteros utilizan tirafondos para unir grandes componentes de construcción de madera.
En entornos industriales y agrícolas, los tirafondos sujetan las bases de las maquinarias.Los soportes de equipos utilizan tirafondos resistentes cuando no es posible anclarlos al concreto.Los muebles de taller y los bancos de trabajo de alta resistencia emplean carpintería con tirafondos.
Otras aplicaciones incluyen montaje de equipos para camiones, anclajes para remolques y postes de servicios públicos.Cualquier lugar que requiera resistencia del tirafondo sin acceder a ambos lados es adecuado para tirafondos.
Mejores prácticas de instalación para mayor durabilidad y resistencia
Siempre taladre un orificio piloto para los tirafondos antes de introducirlos. El orificio piloto evita que la madera se parta y se rompan las roscas.El diámetro debe coincidir estrechamente con el diámetro de la raíz del tirafondo.
Luego, aplique jabón o lubricante de cera de abejas a las roscas antes de la instalación.Esto reduce la fricción, permitiendo que el retraso corte sus propios hilos.
Utilice una llave de tubo para girar lentamente el tirafondo.Aplicar una presión constante permite que los hilos se muerdan de forma segura.
Apriete los tirafondos hasta que estén completamente fijados, pero evite apretarlos demasiado.Apretar demasiado puede dañar las roscas de la madera o dañar el sujetador.
Para lograr un agarre máximo, los tirafondos requieren penetrar el miembro estructural principal.Al menos 2/3 de la longitud del hilo deben encajar para lograr la resistencia adecuada.

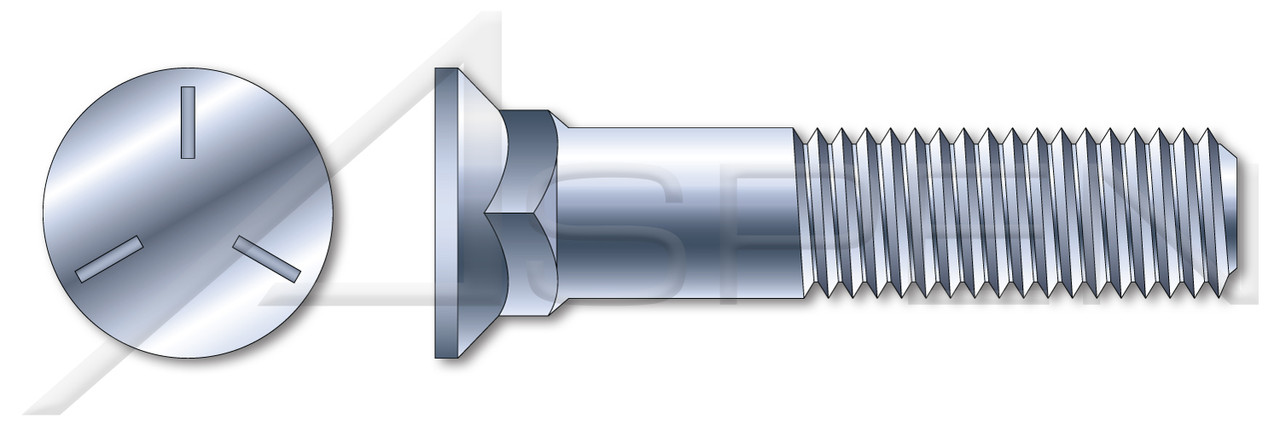

Pernos de arado
Los pernos de arado son cruciales para la maquinaria pesada y ofrecen un diseño único que incluye una cabeza plana, abovedada o convexa junto con un cuello cónico para un ajuste perfecto y al ras.Disponibles en tamaños que van desde 0,375 a 1 pulgada (9,5 mm a 25,4 mm) y comúnmente se encuentran en los grados 5 y 8, estos pernos están diseñados para brindar durabilidad y resistencia.
Características y aplicaciones
l Diseño al ras: Los cabezales están diseñados para quedar al ras de las superficies de la maquinaria, evitando enganchones y promoviendo operaciones más suaves.
l Cuello cónico: Garantiza un ajuste firme y seguro, lo que reduce la probabilidad de que el perno se mueva.
l Aplicaciones versátiles: Inicialmente utilizados en el montaje de arados, los pernos de arado actuales sujetan varios componentes de equipos de construcción, mejorando tanto la funcionalidad como la estética.
l Grados de materiales: Los pernos de grado 5 se prefieren para uso general, mientras que los de grado 8 se buscan para aplicaciones de alta tensión, ya que ofrecen una resistencia inigualable.
Elegir el perno de arado adecuado
Seleccionar el perno de arado perfecto implica considerar el estilo de la cabeza, la calidad del material y la longitud de la rosca para satisfacer las demandas de la maquinaria.La compatibilidad con el diseño del equipo garantiza un ajuste perfecto, esencial para un rendimiento y seguridad óptimos.
Pernos de control de tensión
El sistema de pernos de control de tensión está a la vanguardia de la ingeniería estructural moderna y rápidamente se ha convertido en el método preferido para la resistencia a la tracción en la construcción.Este innovador sistema combina el perno TC ASTM A325, la tuerca hexagonal pesada ASTM A194 2-H y la arandela plana ASTM F-436, lo que facilita un enfoque más ágil y rentable para el ensamblaje de juntas de acero.
Componentes clave que impulsan la eficiencia
l Perno ASTM A325 TC: Imprescindible para uniones de acero duraderas, optimizando la distribución de la carga.
l Tuerca hexagonal pesada ASTM A194 2-H y arandela plana ASTM F-436: Estos componentes garantizan un ajuste seguro y una distribución uniforme de la presión, crucial para mantener la integridad estructural.
Este ensamblaje eficiente admite la instalación de un solo operador y de un solo lado, lo que reduce significativamente los requisitos de mano de obra y los plazos del proyecto.
Aplicaciones probadas
Desde imponentes rascacielos hasta extensos puentes, el sistema de empernado TC ofrece una confiabilidad inigualable.Al simplificar la construcción y al mismo tiempo garantizar la longevidad y seguridad de estas estructuras esenciales, los pernos TC se han convertido en parte integral de proyectos que exigen una resistencia sin concesiones.
Respaldo de la industria
Reconocido por el Instituto Americano de Construcción en Acero (AISC) y el Consejo de Investigación sobre Conexiones Estructurales (RCSC), el sistema de control de tensión es famoso por revolucionar la tecnología de pernos estructurales.
Espárragos de rosca continua y pernos colgantes
Aplicaciones de pernos de rosca continua B7
Los espárragos de rosca continua tienen roscas completas uniformes en toda su longitud.B7 se refiere a un grado de acero de aleación específico para estos pernos.Los pernos B7 ofrecen mayor resistencia en comparación con las opciones de acero más suave.
Su diseño totalmente roscado permite su uso con tuercas en cualquier posición.Esto hace que los pernos de rosca continua sean componentes de fijación muy versátiles.Las aplicaciones comunes de los montantes B7 incluyen:
l Asegurar componentes de máquinas y bases de equipos.
l Unión de marco estructural y plataformas de acceso.
l Montaje de equipos eléctricos, cajas y recintos.
l Montaje de tuberías y válvulas de procesos industriales.
l Conexión de calderas, intercambiadores de calor y recipientes a presión.
Los pernos B7 resisten temperaturas y condiciones ambientales extremas mejor que los aceros estándar.Su composición de aleación proporciona resistencia a la corrosión y propiedades mecánicas mejoradas.
Para servicios críticos, los pernos roscados continuos B7 garantizan una integridad de carga confiable.

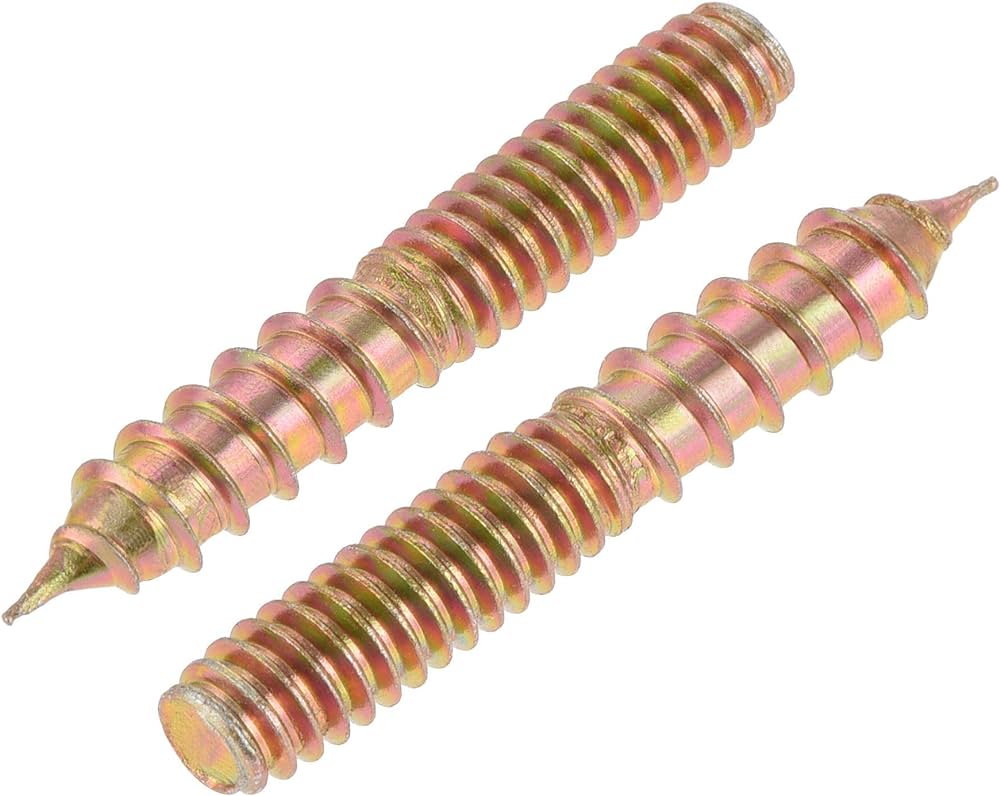

Pernos colgantes para aplicaciones aéreas y accesorios de plomería
Los pernos de suspensión tienen roscas en cada extremo con un hombro sin rosca.El hombro central se extiende a través de la superficie de montaje o soporte.Un extremo se asegura con una tuerca, mientras que el extremo roscado opuesto soporta cargas.
Estos diseños de pernos de doble extremo suspenden componentes desde arriba o debajo de las superficies.Los usos aéreos comunes incluyen el montaje de artefactos de iluminación, letreros y tuberías.Para plomería, los pernos de suspensión aseguran los soportes de tubería que atraviesan las paredes de vigas.
Las longitudes de los hombros se adaptan a diferentes espesores de material a perforar.Las dimensiones de hombro estándar permiten la compatibilidad con componentes de plomería estándar.
Los pernos de suspensión vienen en opciones de material de acero, acero inoxidable y latón.Las versiones de acero se adaptan a ambientes interiores secos de uso general.El acero inoxidable resiste la humedad y las condiciones corrosivas en los baños.
En entornos industriales, los pernos de suspensión anclan los conductos y las bandejas de cables.Proporcionan puntos de montaje fácilmente ajustables para infraestructura.
Seleccionar el perno adecuado para su proyecto
Elegir el perno adecuado para cualquier proyecto es crucial para garantizar durabilidad, confiabilidad y seguridad.Se deben tener en cuenta varios factores para tomar una decisión informada que se alinee con los requisitos del proyecto.
Factores a considerar al elegir un perno
Resistencia de los materiales
El material del perno determina su resistencia a la corrosión, al calor y al desgaste.El acero inoxidable es resistente a la oxidación, lo que lo hace ideal para aplicaciones en exteriores.Los pernos de acero al carbono ofrecen resistencia para tareas pesadas, pero pueden requerir revestimientos protectores.
Resistencia a la tracción
La resistencia a la tracción es la medida de la resistencia de un perno a romperse bajo tensión.Los pernos de mayor calidad pueden soportar más tensión, lo cual es esencial para proyectos estructurales.Considere la carga que soportará el perno para seleccionar el grado apropiado.
Consideraciones ambientales
Los factores ambientales como la humedad, la temperatura y la exposición a productos químicos pueden afectar el rendimiento de un perno.Los entornos corrosivos pueden necesitar materiales especializados, como aleaciones o pernos recubiertos, para evitar la degradación con el tiempo.
Comprender estos factores juega un papel fundamental a la hora de seleccionar el perno adecuado para su proyecto.La resistencia del material garantiza que el perno resista las condiciones externas, la resistencia a la tracción garantiza que pueda soportar la carga requerida y la consideración de los factores ambientales garantiza la longevidad.La combinación de estas consideraciones le orientará hacia el perno más adecuado, optimizando el éxito y la seguridad del proyecto.### Selección del perno adecuado para su proyecto
Identificar el perno ideal para una aplicación específica implica comprender varios factores, incluidos los grados de los pernos, que desempeñan un papel fundamental para garantizar la integridad estructural y la longevidad de las piezas ensambladas.
Grados de pernos y su relevancia
Comprender el sistema de calificaciones
Los grados de los pernos indican la resistencia del material del perno, y los números más altos representan una mayor resistencia a la tracción.Este sistema ayuda a determinar el perno adecuado para requisitos de carga específicos.
Rompiendo el sistema de calificaciones
El sistema de grados varía principalmente de 2 a 8 en pernos comunes, cada uno diseñado para diferentes aplicaciones.Por ejemplo, los pernos de Grado 2 son adecuados para aplicaciones ligeras, mientras que los Grados 5 y 8 están destinados a tareas más exigentes.
Hacer la selección correcta
Seleccionar un perno con una calidad adecuada es crucial para garantizar que pueda soportar las tensiones operativas.Tener en cuenta las necesidades específicas del proyecto ayuda a elegir el grado de perno que garantice seguridad y durabilidad.
Preguntas frecuentes
P: ¿Cuál es la diferencia entre un perno y un tornillo?
A: Los pernos requieren tuercas para su fijación.Los tornillos crean sus propios hilos.La selección depende de las necesidades del proyecto.
P: ¿Cómo selecciono el tipo correcto de perno para mi proyecto?
A: Considere la carga, la compatibilidad del material y la exposición ambiental.El material y la calidad de los pernos son factores cruciales.
P: ¿Puedo intercambiar diferentes tipos de pernos en aplicaciones?
A: Generalmente no.Cada tipo de perno tiene un propósito específico.La sustitución incorrecta puede conducir al fracaso.
P: ¿Qué medidas preventivas se pueden tomar contra la corrosión de los pernos?
A: Utilice materiales resistentes a la corrosión.Aplicar revestimientos protectores.El mantenimiento regular puede prolongar la vida útil de los pernos.
P: ¿Cómo evitar que los pernos se aflojen en maquinaria vibratoria?
A: Utilice mecanismos de bloqueo como tuercas de seguridad.Elija pernos diseñados para resistir vibraciones.Compruebe y mantenga periódicamente la estanqueidad.
