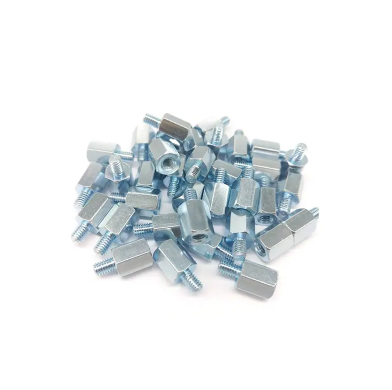

¿Cómo se miden los enfrentamientos hexadecimales?

Cuando mide un enfrentamiento hexadecimal, , mira tres tamaños principales: longitud, tamaño de hilo y ancho en pisos. Medirlos correctamente lo ayuda a elegir el enfrentamiento adecuado para su proyecto. En electrónica, automóviles y aviones, las personas usan separadores para mantener las placas de circuito, mantener las piezas del motor en su lugar o evitar que las cosas sacudieran demasiado.

• Necesita encontrar el tamaño de hilo correcto.

• Debe verificar el espacio necesario entre las piezas.

• Debe pensar en el material y el tipo de finalización para su construcción.
  En Wuerd, utilizamos herramientas especiales y controles cuidadosos para asegurarnos de obtener los sujetadores adecuados para cada trabajo.




Control de llave

• Mida la longitud del cuerpo de un enfrentamiento hexadecimal. No incluya los hilos. Esto ayuda a que su proyecto se ajuste bien.

• Siempre verifique el tamaño del hilo y el tono. Asegúrese de que su enfrentamiento coincida con los tornillos y el hardware. Esto detiene los problemas cuando juntas las cosas.

• Use pinzas para medir la longitud, el diámetro de rosca y el ancho en los pisos. Esto te ayuda a evitar errores.

• Aprenda sobre los diferentes tipos de enfrentamientos. Sepa cómo se usa cada tipo. Elija el adecuado para su proyecto.

• Verifique sus medidas con listados de productos. Esto le ayuda a pedir el tamaño de enfrentamiento correcto.




Longitud de enfrentamiento hexadecimal

Medición de la longitud del cuerpo

Para medir un enfrentamiento hexadecimal, concéntrese en la longitud del cuerpo. Use una pinza o regla. Comience en un extremo de la parte hexadecimal. Medir directamente al otro extremo. No incluya las partes roscadas. La longitud del cuerpo te dice el espacio entre dos piezas. Esto es importante en electrónica y máquinas. También debe verificar el diámetro exterior. Esto le ayuda a saber si el enfrentamiento se ajusta a otros sujetadores o espaciadores. Las personas en la industria dicen que medir la longitud del cuerpo con una tolerancia de aproximadamente +/- 0.005 pulgadas (o +/- 0.13 mm). Esta cuidadosa medición lo ayuda a evitar brechas o piezas que son demasiado apretadas.

Incluyendo hilos o no

Puede preguntar si debe contar los hilos al medir. La mayoría de las veces, solo mides la longitud del cuerpo. No cuente los extremos roscados. Los hilos son extra y no cambian el espacio entre las partes. Mire siempre las necesidades de su proyecto o la hoja de datos del producto. Si necesita un tamaño especial, Wuerd puede ayudarlo a diseñar un enfrentamiento. Puede obtener un cuerpo más largo o un hilo especial si lo necesita.

Preguntas comunes al cliente

P: ¿Cómo sé si medir solo el cuerpo o incluir los hilos?
R: Debe medir solo la longitud del cuerpo a menos que su proyecto o hoja de datos diga lo contrario. Este método garantiza el ajuste adecuado para su aplicación.

Estudio de caso: el valor de la medición precisa

Un cliente necesitaba enfrentamientos para un panel de control. Medieron la longitud total, incluidos los hilos. Pedieron el tamaño incorrecto. Los enfrentamientos no encajaban, y el panel no se cerraba. Después de hablar con nuestro equipo, aprendieron a medir solo la longitud del cuerpo. Hicimos enfrentamientos personalizados con el tamaño correcto. Su instalación funcionó perfectamente.

Wuerd tiene muchos enfrentamientos, espaciadores y sujetadores. Podemos darle longitudes estándar o personalizadas para cualquier trabajo. Nuestro proceso incluye hablar con usted, verificar las medidas y hacer la pieza con cuidado. Esto te ayuda a obtener la parte correcta cada vez.

Tamaño de hilo de enfrentamiento hexadecimal

Cuando selecciona un enfrentamiento, debe conocer el tamaño del hilo. Esto asegura que el enfrentamiento se ajuste con los tornillos y otros hardware. Si elige el tamaño incorrecto, puede enfrentar problemas durante el ensamblaje o incluso dañar su proyecto.

Diámetro de hilo de medición

Puede medir el diámetro de la rosca con una pinza. Coloque las puntas de la pinza en los bordes exteriores de los hilos. Lea la distancia de un lado a otro. Esto te da el diámetro principal. Para obtener más detalle, también puede medir el diámetro menor colocando la pinza en la cavidad inferior de las hilos. Esto le ayuda a verificar si el enfrentamiento coincide con su tornillo o perno.

• Use una pinza para la medición más precisa.

• Siempre mida desde el hilo más externo en un lado hasta el hilo más externo en el otro.

• Verifique dos veces su medición para evitar errores.




Determinar el tono de hilo

El paso de hilo te dice qué tan cerca están los hilos entre sí. Puede usar un medidor de subprocesos para encontrar este número. Coloque el medidor contra los hilos y vea qué cuchilla se adapta mejor. El número en la cuchilla muestra el campo. Para los hilos métricos, el tono significa la distancia entre hilos en milímetros. Para hilos de pulgada, cuenta el número de hilos en una pulgada.

Consejo: siempre revise tanto el diámetro como el tono. Ambos números son importantes para un buen ajuste.

Aquí hay una tabla de tamaños de rosca común que puede ver en electrónica y maquinaria:

A menudo verá el tamaño del hilo enumerado como M3, 8-32 o códigos similares. 'M ' significa métrico. El número antes del tablero es el diámetro. El número después del tablero es el tono de hilo o los hilos por pulgada. Siempre coincida con estos números con sus tornillos y hardware.

Por qué es importante el tamaño del hilo

Si usa el tamaño de hilo incorrecto, puede encontrar varios problemas. Aquí hay algunos problemas comunes:

Siempre debe hacer coincidir el tamaño del hilo con su aplicación. Esto mantiene su ensamblaje seguro y fuerte. En Wuerd, lo ayudamos a elegir el tamaño correcto del hilo. También admitimos hilos personalizados si necesita algo especial para su proyecto.

Nota: Si no está seguro del tamaño del hilo, solicite ayuda. Nuestro equipo en Wuerd puede guiarlo a través del proceso y asegurarse de obtener el ajuste correcto.

Ancho en pisos

Medición de ancho hexadecimal

Mides el ancho a través de los pisos colocando una pinza o regla en dos lados planos opuestos del enfrentamiento hexadecimal. Esta distancia te dice cuán ancha es la forma hexadecimal. Siempre debes medir recto, no en ángulo. Esta medida le ayuda a saber si el enfrentamiento se ajusta a sus herramientas y su espacio de ensamblaje. Si usa una pinza digital, obtiene una lectura más precisa. Siempre verifique su medida para evitar errores.

Selección de herramientas

El ancho en los pisos es importante porque le dice qué herramienta necesita para la instalación. Por ejemplo, si el ancho en pisos es de 0.250 pulgadas (6.4 mm), necesita una llave de llave o enchufe que coincida con este tamaño. El uso de la herramienta adecuada evita que el enfrentamiento se deslice o se dañe. También haces tu trabajo más rápido y más seguro. La siguiente tabla muestra algunos tamaños comunes para el ancho en los pisos. Estos tamaños lo ayudan a elegir la herramienta adecuada cada vez.

También puede ver cómo se comparan los anchos máximos y mínimos en este gráfico:

Elegir el ancho correcto en los pisos facilita su instalación. También protege sus partes del daño. En Wuerd, utilizamos máquinas de alta precisión para asegurarnos de que cada enfrentamiento hexadecimal coincida con los tamaños estándar. Esto significa que siempre obtienes una parte que se ajusta a tus herramientas y tu proyecto.

Consejo: siempre revise el ancho en los pisos antes de comenzar su proyecto. Este paso le ahorra tiempo y lo ayuda a evitar problemas durante el ensamblaje.

Tipos de enfrentamiento de PCB

Cuando trabaja con tableros de circuito, debe saber sobre los diferentes tipos de enfrentamientos de montaje de PCB. Estas piezas pequeñas lo ayudan a mantener sus tableros seguros y estables. Utiliza un enfrentamiento de PCB para levantar una placa sobre una superficie u otra placa. Este espacio ayuda con el enfriamiento y detiene los cortos circuitos. Puede encontrar muchos tipos de enfrentamientos de montaje de PCB para diferentes trabajos.

Configuraciones de género

Verá tres configuraciones de género principales para enfrentamientos:

• Masculino-mujer: un extremo tiene un perno roscado (macho), y el otro extremo tiene un agujero roscado (hembra). Usted usa estos cuando desea apilar tablas o colocar paneles.

• Femenina femenina: ambos extremos tienen agujeros roscados. Usted usa cuando desea conectar dos tornillos o pernos de cada lado.

• Hombre-hombre: ambos extremos tienen tachuelas roscadas. Usted usa cuando desea unirse a dos partes que necesitan un perno.

Cada tipo le ayuda a resolver un problema diferente en su ensamblaje. Elige el correcto en función de su diseño y las piezas que necesita conectarse.

Ejemplos de aplicaciones

Utiliza enfrentamientos eléctricos en muchos lugares. En electrónica, a menudo los ve sosteniendo placas de circuitos impresos dentro de las computadoras, paneles de control o alimentadores. Los enfrentamientos eléctricos mantienen el tablero alejado de las cajas de metal, lo que detiene los cortocircuitos y deja que el aire se mueva alrededor del tablero. También los usa en iluminación LED, robótica y equipo de prueba. Estas piezas lo ayudan a construir dispositivos seguros y fuertes.

En Wuerd, ofrecemos una amplia gama de enfrentamientos estándar y personalizados para PCB y otros usos. Puede elegir entre diferentes tamaños, materiales y tipos de hilos. Si necesita una solución especial, podemos ayudarlo a diseñar la parte adecuada para su proyecto.

Lectura de especificaciones de enfrentamiento

Cuando observa una lista de productos o hoja de datos de productos de enfrentamiento, debe saber qué significa cada número y término. Esto le ayuda a elegir la parte adecuada para su proyecto y evitar errores durante la instalación. En Wuerd, dejamos claros nuestros listados, pero siempre debe verificar sus medidas.

Interpretación de listados

Verá varios detalles clave en un listado de enfrentamiento típico:

• Longitud del cuerpo: esto muestra la distancia entre los dos extremos del cuerpo hexadecimal, sin contar los hilos.

• Tamaño del hilo: esto le indica el diámetro y el tono de la parte roscada, como M3 o 6-32.

• Ancho a través de los pisos: esta es la medición desde un lado plano del hex hasta el lado opuesto.

• Material y acabado: verá opciones como latón, aluminio o acero inoxidable.

Consejo: siempre compare los detalles de la lista con las necesidades de su proyecto. Si tiene preguntas, puede comunicarse con nuestro equipo de soporte técnico para obtener ayuda.

Medidas coincidentes

Para que coincida con sus medidas con una especificación de producto:

1. Mida su enfrentamiento existente utilizando una pinza o regla.

2. Escriba la longitud del cuerpo, el tamaño del hilo y el ancho en los pisos.

3. Encuentre una lista de productos que coincida con los tres números.

4. Verifique el material y el acabado para su aplicación.

Si necesita un tamaño personalizado, Wuerd puede hacerlo por usted. Ofrecemos muchos tipos, incluido el enfrentamiento de PCB, espaciadores y otros sujetadores.

Malas interpretaciones comunes

Errores típicos de lectura de especificaciones

Muchas personas cometen errores al leer las especificaciones de separación. Aquí hay algunos errores comunes:

• Longitud confusa del cuerpo con longitud total (incluidos hilos)

• Leer mal el tamaño o tono de hilo

• Ignorar las notas de tolerancia o los detalles de finalización

Nota: Si se siente inseguro, solicite ayuda a nuestro soporte técnico. Queremos que obtengas la parte correcta cada vez.

Puede confiar en Wuerd para guiarlo a través del proceso. Nuestro equipo responde a sus preguntas y lo ayuda a evitar errores costosos.

Herramientas para medir

Elegir las herramientas correctas te ayuda a medir bien los enfrentamientos hexadecimales. Debe verificar la longitud, el tamaño del hilo y el ancho en los pisos. El uso de las herramientas correctas se asegura de que sus enfrentamientos se ajusten y funcionen correctamente.

Calibrador

Utiliza pinzas para medir la longitud del cuerpo, el diámetro de rosca y el ancho en los pisos. Coloque las mandíbulas del calibrador en la parte que desea medir. Mire el número de la pantalla. Las calibras dan resultados muy exactos, hasta 0.01 mm. Siempre limpie la pinza y configúrelo en cero antes de comenzar.

Consejo: las pinzas digitales son fáciles de leer y lo ayudan a evitar errores.

Indicadores

Los indicadores de hilos lo ayudan a encontrar el tono y el tamaño del hilo. Haga coincidir los dientes de calibre con las roscas en su enfrentamiento. Si el medidor se ajusta a la perfección, tiene el tono correcto. Puede usar medidores de hilos métricos o de pulgadas. Esta herramienta lo ayuda a mantener los tipos de roscos rectos y detiene los problemas de ensamblaje.

Herramientas de medición de calibración

Importancia de la calibración

La calibración mantiene sus herramientas funcionando correctamente. Si las calibradores o los indicadores no están calibrados, sus medidas pueden ser incorrectas. Esto puede hacer que los enfrentamientos no se ajusten o funcionen como deberían. En Wuerd, verificamos y calibramos nuestras herramientas a menudo para satisfacer sus necesidades.

Pasos básicos de calibración

1. Limpie su herramienta antes de calibrarla.

2. Use una referencia estándar, como un bloque de calibre, para verificar la precisión.

3. Ajuste la herramienta si la lectura no coincide con el estándar.

4. Escriba la fecha de calibración y el resultado.

Frecuencia de calibración y mejores prácticas

Debe seguir buenos hábitos para la calibración para mantener sus herramientas funcionando bien. La siguiente tabla muestra con qué frecuencia debe verificar sus herramientas:

Nota: Si usa sus herramientas todos los días, verifíquelas con más frecuencia.

Errores de medición comunes

Errores típicos para principiantes

Muchas personas cometen errores fáciles al medir los enfrentamientos hexadecimales. Aquí hay algunos errores comunes:

• No configurar la pinza en cero antes de usar

• Medir en ángulo en lugar de recto

• Usando la herramienta incorrecta para el tono de subprocesos

• Leer la escala o mostrar mal

Puede evitar estos errores revisando su trabajo dos veces. Si se siente inseguro, solicite ayuda a nuestro equipo de soporte técnico.

En Wuerd, utilizamos cheques estrictos para asegurarnos de que cada enfrentamiento satisfaga sus necesidades. Nuestro proceso incluye inspección dimensional, inspección de hilos, pruebas de resistencia, pruebas de resistencia a la corrosión e inspección visual. Puede ver cómo cada paso ayuda a asegurarse de que todo sea preciso:

Siempre use las herramientas adecuadas y verifique sus medidas. Esto le ayuda a obtener los mejores resultados para su proyecto.

Puede medir un enfrentamiento hexadecimal revisando la longitud del cuerpo, el tamaño del hilo y el ancho en los pisos. Siempre use las herramientas adecuadas, como pinzas y medidores de hilos, para obtener resultados precisos. Verifique sus números antes de ordenar o reemplazar un enfrentamiento de PCB. Si necesita ayuda, puede comunicarse con el soporte técnico utilizando los datos de contacto a continuación. Nuestro equipo en Wuerd está listo para ayudarlo a elegir el mejor enfrentamiento para su proyecto.

Preguntas frecuentes

¿Cómo sé qué tamaño de enfrentamiento hexadecimal para ordenar?

Debe medir la longitud del cuerpo, el tamaño del hilo y el ancho en los pisos. Compare sus medidas con la lista de productos. Si necesita ayuda, puede comunicarse con nuestro equipo de soporte técnico para obtener orientación.

¿Puedo usar una regla regular para medir un enfrentamiento hexadecimal?

Una regla funciona para mediciones aproximadas. Para obtener la mejor precisión, use una pinza. Esta herramienta le brinda lecturas precisas de longitud, diámetro de hilo y ancho en pisos.

¿Qué pasa si mi proyecto necesita un tamaño de enfrentamiento personalizado?

Puede solicitarnos un tamaño personalizado. Revisaremos sus requisitos, confirmaremos sus medidas y produciremos el enfrentamiento exacto que necesita para su aplicación.

¿Por qué el hilo es importante al elegir un enfrentamiento?

El paso de subprocesos te dice qué tan cerca están los hilos. Si elige el tono incorrecto, su tornillo no se ajustará. Siempre verifique tanto el diámetro de la rosca como el tono para una conexión segura.

¿Cómo puedo evitar errores de medición comunes?

Siempre cero su pinza antes de usar. Medir recto, no en ángulo. Verifique sus números. Si te sientes inseguro, pide ayuda a nuestro equipo.
