Zócalo de bola DIN71805

Casquillos de bola como DIN71805
Carcasa de bola según DIN71805
Los casquillos de bola DIN71805 son de acero, zinc blanco-azul, acero inoxidable 304 o 316.

  • B13M8-DIN71805

  • acero bajo en carbono

  • paquete a granel
    paquete especial

  • cartón de acero

  • pasivado en zinc blanco-azul, zinc/negro, zinc/amarillo

  • acero inoxidable 304 o 316

  • acero para muelles

Estado de Disponibilidad:
Cantidad:
Preguntar Añadir al carrito

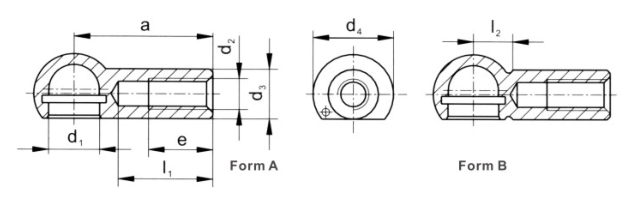

图foto 2


                                                             Casquillos de bola DIN71805, forma B

              Artículo

d1  h9

d2

d3

l2  ±0,3

l3    ±0,3

a  ±0,3

e

mín.

WAF

  Peso  (kg/1000 piezas)

B8M5-DIN71805

8

M5

8

10.2

9

22

10.2

7

   15

B10M6-DIN71805

10

M6

10

12.5

11

25

11.5

8

   25

B13M8-DIN71805

13

M8

13

16.5

13

30

14

11

   53

B16M10-DIN71805

16

M10

16

20

16

35

15.5

13

  104

B16M12-DIN71805

16

M12

16

20

16

35

15.5

13

  104

B19M14-DIN71805

19

M14

22

28

20

45

21.5

16

  221

B19M14x1.5-DIN71805

19

M14x1.5

22

28

20

45

21.5

16

  221

B19M16-DIN71805

19

M16

22

28

20

45

21.5

16/17

  221

*WAF: con o sin superficie de llave sobre casquillo esférico, fabricado a petición del cliente.


Formulario B:  con clip de seguridad en casquillo esférico

Formulario A:  SIN clip de seguridad en la rótula


Nota:

-Material:
Casquillo esférico: acero con bajo contenido de carbono

clip de seguridad/anillo interior: acero para muelles


Alternativa:  acero inoxidable 304 o 316


-Tratamiento superficial: pasivado en zinc blanco-azul, zinc/negro, zinc/amarillo


*La rosca izquierda está disponible.
