C10M6
paquete a granel
paquete especial
Acero al carbono AISI1045, dureza de bola min HRC52
pasivado en zinc blanco-azul, zinc/negro, zinc/amarillo o aceitado
acero inoxidable 304 o 316
Estado de Disponibilidad: | |
---|---|
Cantidad: | |
Pernos esféricos DIN71803, forma C | |||||||||||||
Artículo | d1 h9 | d2 | l1 ±0,2 | c +0.4 | d3 h14 | d5 h11 | d6 -0.4 | l2 ±0,3 | l3 ±0,3 | l4 ±0,3 | l6 máximo | WAF | Peso (g/pc) |
C8M5-DIN71803 | 8 | M5 | 4 7.5 | 2 | 8 | 5 | 3 | 10.2 | 9 | 12.5 | 4 | 7 | 4.55 |
C10M6-DIN71803 | 10 | M6 | 4.5 8 | 2.2 | 10 | 6 | 4 | 12.5 | 11 | 15.5 | 4 | 8 | 8.5 |
C13M8-DIN71803 | 13 | M8 | 5 10 | 2.4 | 13 | 8 | 6 | 16.5 | 13 | 18.5 | 5.3 | 11 | 17.7 |
C16M10-DIN71803 C16M12-DIN71803 | 16 | M10 M12 | 6 13 | 2.7 | 16 | 10 | 8 | 20 | 16 | 23 | 7.3 | 13 | 35.1 |
C19M14x1.5-DIN71803 C19M14-DIN71803 | 19 | M14x1.5 M14 | 12 18 | 3 | 19 | 14 | 10 | 28 | 20 | 28.5 | 10.8 | 16 | 71.2 |
*WAF: es sólo para el formulario C
Material: acero carbono
Superficie: zincado/chapado, aceitado
Alternativa: acero inoxidable 304,316, etc.
* Los pernos esféricos especiales se fabrican según los dibujos del cliente.

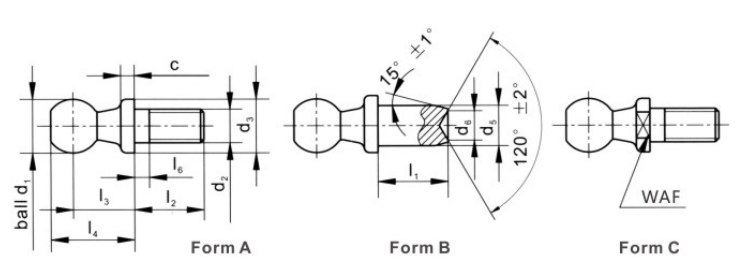

Nota:
Formulario A: con perno roscado, sin superficie de llave
Formulario B: con perno remachable, sin superficie de llave
Formulario C: con perno roscado, con superficie de llave
Pernos esféricos DIN71803, forma C | |||||||||||||
Artículo | d1 h9 | d2 | l1 ±0,2 | c +0.4 | d3 h14 | d5 h11 | d6 -0.4 | l2 ±0,3 | l3 ±0,3 | l4 ±0,3 | l6 máximo | WAF | Peso (g/pc) |
C8M5-DIN71803 | 8 | M5 | 4 7.5 | 2 | 8 | 5 | 3 | 10.2 | 9 | 12.5 | 4 | 7 | 4.55 |
C10M6-DIN71803 | 10 | M6 | 4.5 8 | 2.2 | 10 | 6 | 4 | 12.5 | 11 | 15.5 | 4 | 8 | 8.5 |
C13M8-DIN71803 | 13 | M8 | 5 10 | 2.4 | 13 | 8 | 6 | 16.5 | 13 | 18.5 | 5.3 | 11 | 17.7 |
C16M10-DIN71803 C16M12-DIN71803 | 16 | M10 M12 | 6 13 | 2.7 | 16 | 10 | 8 | 20 | 16 | 23 | 7.3 | 13 | 35.1 |
C19M14x1.5-DIN71803 C19M14-DIN71803 | 19 | M14x1.5 M14 | 12 18 | 3 | 19 | 14 | 10 | 28 | 20 | 28.5 | 10.8 | 16 | 71.2 |
*WAF: es sólo para el formulario C
Material: acero carbono
Superficie: zincado/chapado, aceitado
Alternativa: acero inoxidable 304,316, etc.
* Los pernos esféricos especiales se fabrican según los dibujos del cliente.
Nota:
Formulario A: con perno roscado, sin superficie de llave
Formulario B: con perno remachable, sin superficie de llave
Formulario C: con perno roscado, con superficie de llave
